y-t-Diagramm eines Fadenpendels, Dämpfung

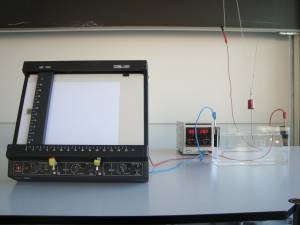

Fadenpendel, bifilar	Eigenbau	26.2
Wasserwanne mit Kohleelektroden	Eigenbau	26.2
y-t-Schreiber	BBC	9.2
Labornetzgerät APS 3005S	Dreiling	7.3
Stativmaterial		SA
Kabel		SA

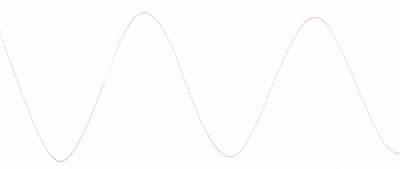

Auf dem Schreiber wird die y-Achse auf 1 V/cm eingestellt, die x-Achse auf 0.2 s/cm.
Somit erhält man ein schönes y-t-Diagramm.

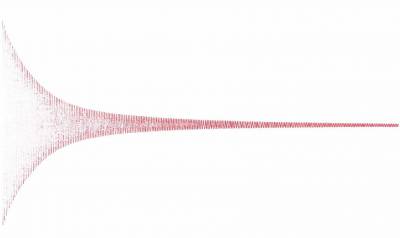

Wird die x-Achse auf 20s/cm umgestellt, kann die Dämfung der Schwingung gezeigt werden:
Die Amplitude nimmt – nich linear – ab, die Schwingungszeit ändert sich praktisch nicht.

Es wird soviel Leitungswasser eingefüllt, dass die Kohleelektroden gut eingetaucht sind.
Der Kupferstift des Pendels ragt je nach gewünschter Dämpfung 1 cm oder mehr ins Wasser.
Die Spannung an den Kohleelektroden soll ca 20 V betragen.
